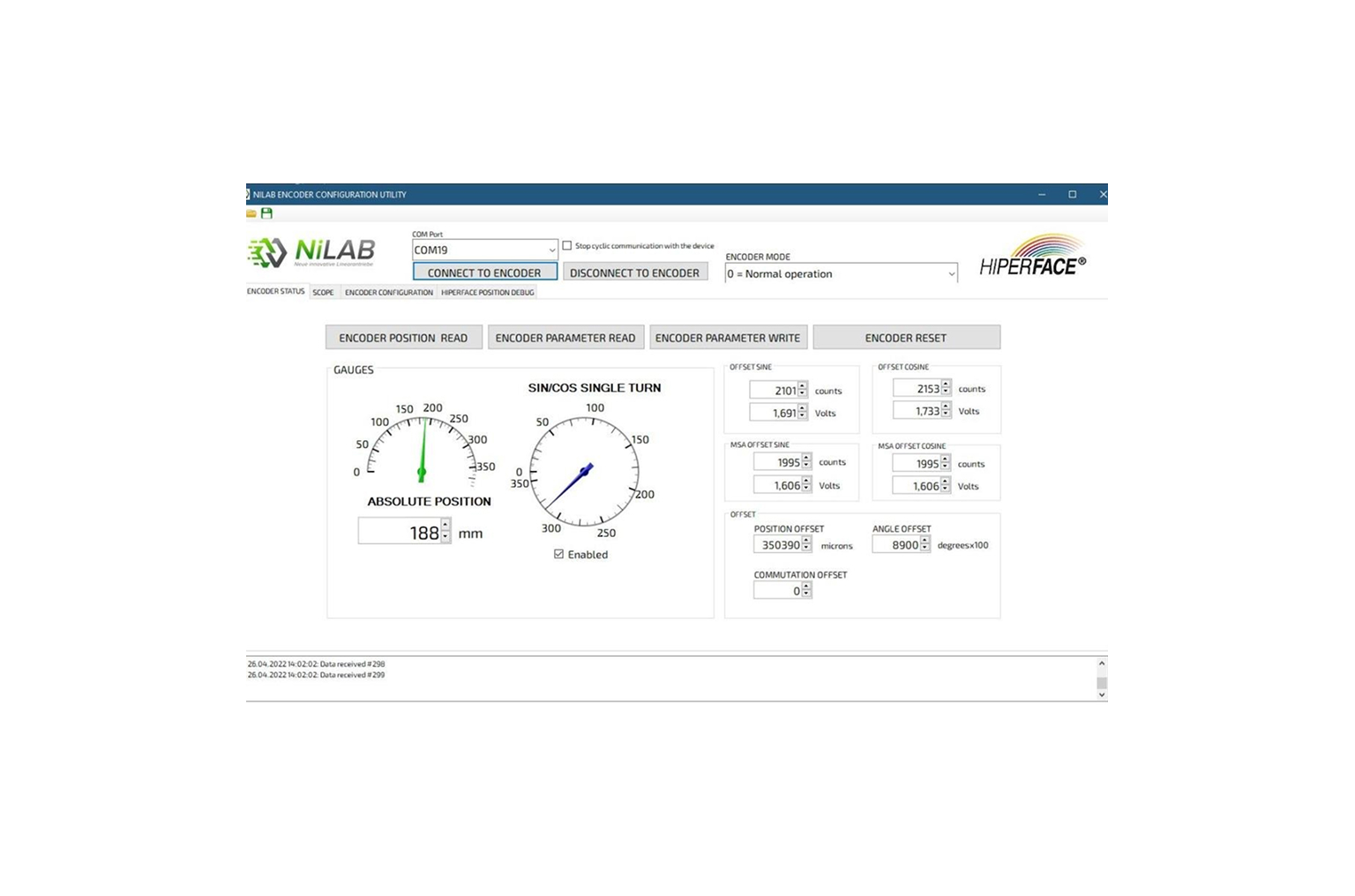

Dieses Fenster erlaubt die Programmierung der Encoder-Parameter und das Lesen der absoluten und relativen Position. Folgende Informationen können visualisiert werden: Parameter der Kalibrierung, Offset Parameter und die absolute Quote, an der sich der Referenzmagnet befindet.

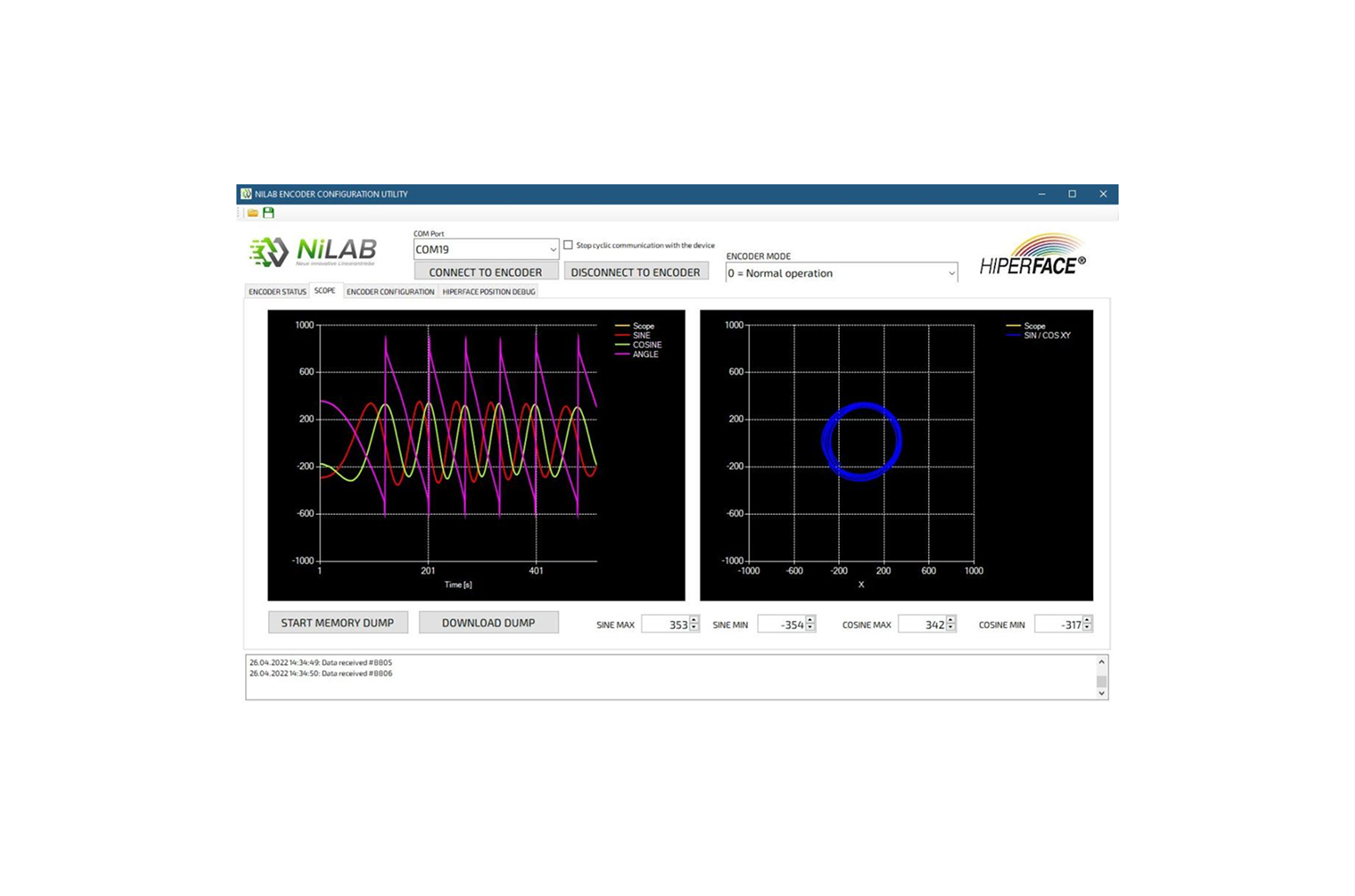

Dieses Fenster erlaubt die Visualisierung der analogen Signale, die vom Encoder generiert werden: SIN/COS und Tangentenfunktion. Zudem werden die XY Signale visualisiert, um die Signalverzerrung vor und nach der Kalibrierung bewerten zu können.

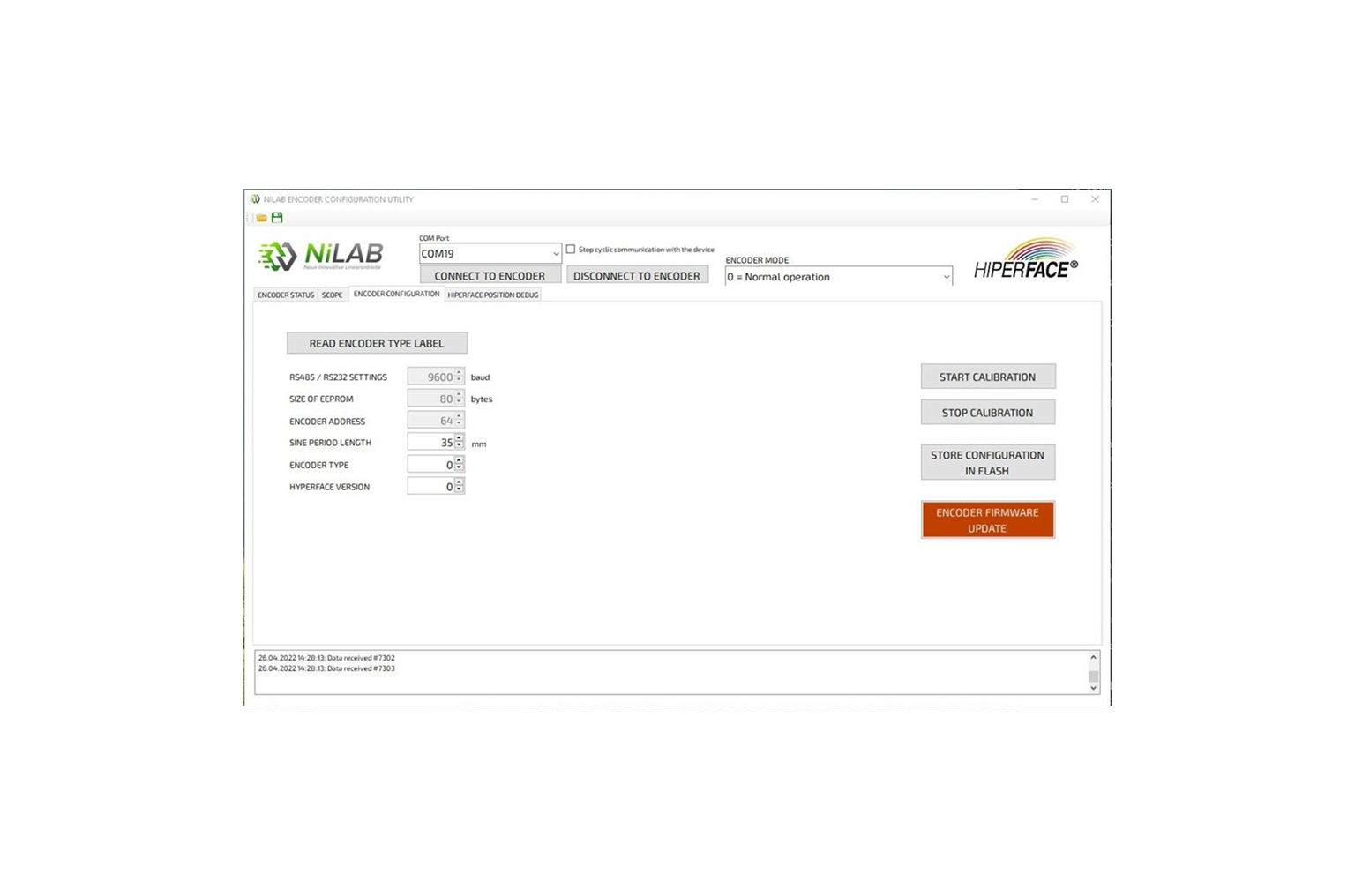

In diesem Fenster können die Parameter des Type-Labels gelesen und die Kalibrierungsfunktion des Encoders und ein eventuelles Firmwareupdate können kontrolliert werden.

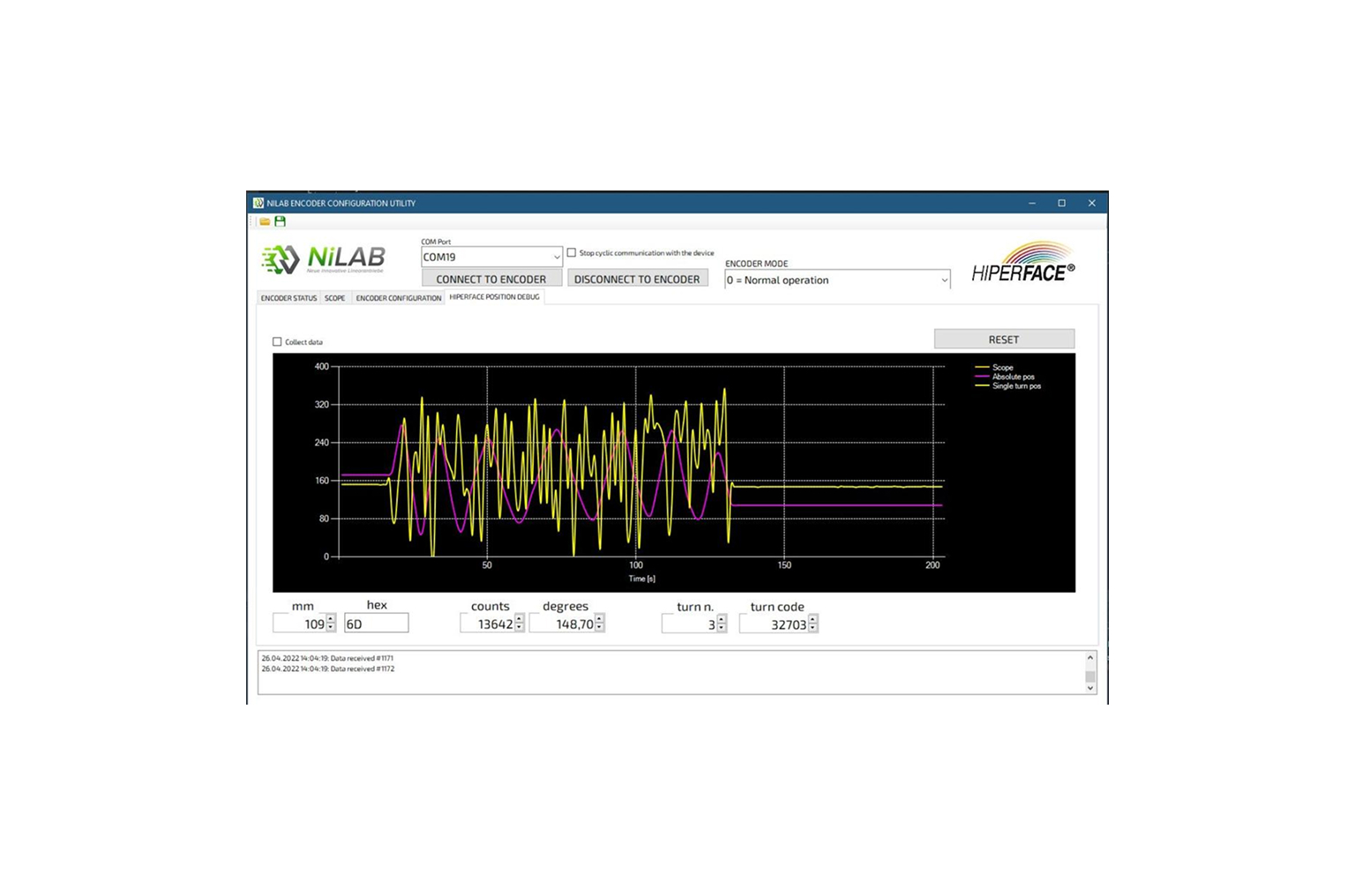

Dieses Fenster erlaubt die Echtzeit Visualisierung der Positionssignale des Encoders über das Kommunikationsprotokoll Hiperface.
